导读

真空断路器具有防跳、闭锁和过流等保护功能，这些保护功能使真空断路器在电力系统中起着重要的作用，保障了电器设备和人员的安全。

可选配置

防跳装置:作用——断路器在合闸完成后，如合闸信号未及时解除，断路器内部防跳控制回路将切断合闸回路，防止多闪重合闸。如果柜上采用综合保护仪和防跳装置，则需确认防跳装置是否需要安装。

闭锁装置:作用——在二次控制电源未接通或低于技术要求情况下防止合闸。

过流装置:作用——在一次回路中过载或短路情况下，通过过流继电器使过流线圈得电动作，使断路器分闸，一般加在A、C相，也有三相都加的。当电流互感器的二次输出容量足够时，选用间接过流脱扣器方案，有3.5A和5A两种;当电流互感器的二次输出容量不足以提供过流脱扣电磁铁需求时，选用中间变压器方案，中间变压器的接线端2.4和2.5接断路器上的过流脱扣电磁铁。

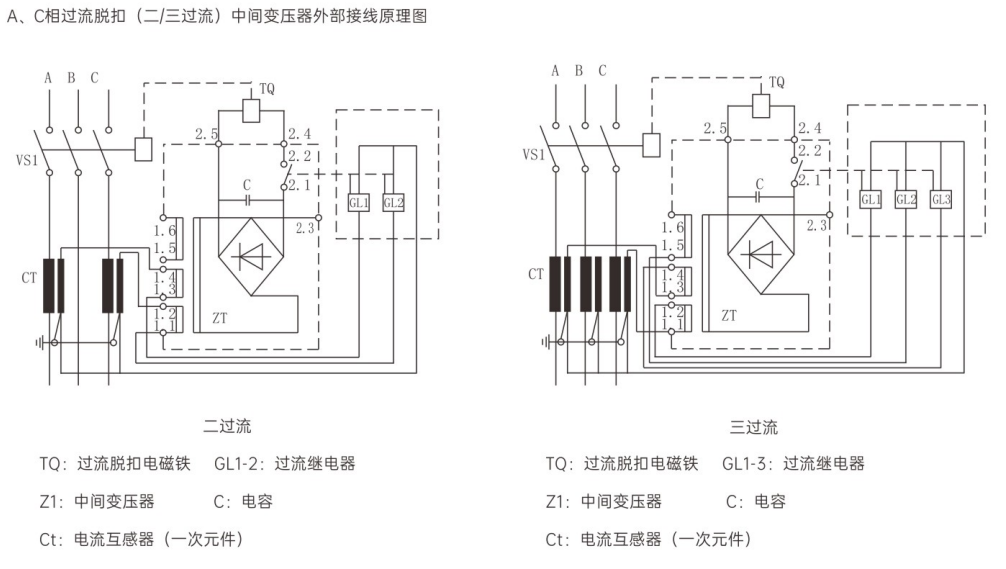

A、C相过流脱扣(二/三过流)中间变压器外部接线原理图：
